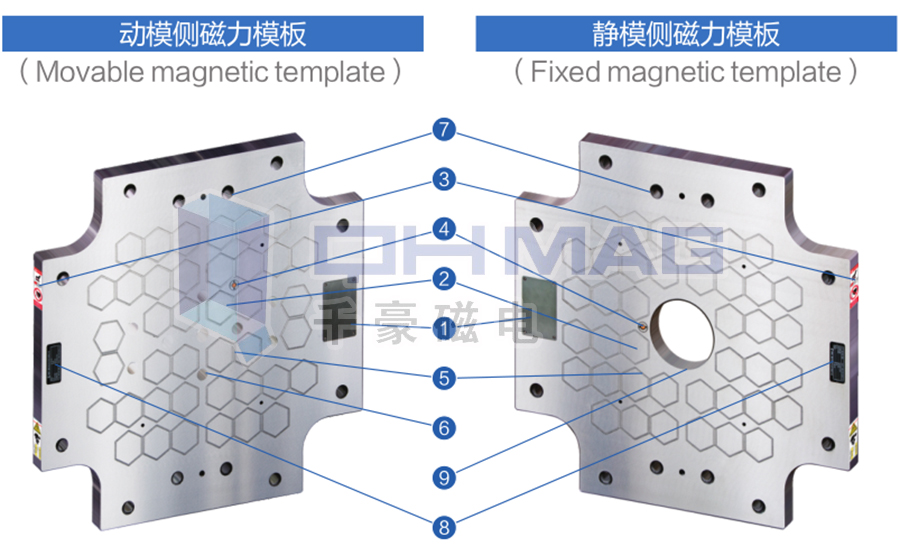

電永磁快速換模系統的功能是由磁力模板來實現的，磁力模板結構圖如下：

      磁力模板功能模塊闡述：

　　①接線盒
　　便于后續維護、檢測
　　②磁通量傳感器
　　檢測磁飽和強度，檢測正常才能工作
　　③警示標識
　　④接近傳感器
　　微距檢測(0.2mm)，檢測有無模具并實時監測模具間隙
　　⑤溫度傳感器
　　實時檢測磁力模板溫度，超溫報警、禁止運行
　　⑥頂出孔
　　按照注塑機背板預留全部的頂出孔
　　⑦固定孔
　　固定磁力模板
　　⑧銘牌
　　⑨可拆卸定位環
　　洛氏硬度:HRC50,快速定位模具，磨損可更換
　　⑩指示燈
　　磁力模板充磁后指示燈亮綠燈，退磁后亮紅燈。
